進口插入式分體電磁流量計在工業、農業、水利、環保污水監測、城市供水等各個部門用來測量各種導電液體的流量和總量。相比管道式的流量計而言插入式的電磁流量計的測量不受流體密度、粘度、溫度、壓力和電導率等變化的影響。采用先進的勵磁技術，功耗小，零點穩定，抗干擾能力強、可靠性好。無附加壓力損失，要求直管段長度小，相對安裝也比較簡單。量測量量程寬，滿量程流速可在1.0m/s—10.0m/s內連續任意設定， 輸出信號與流量（流速）成完全線性關系。
進口插入式電磁流量計特點
1、轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，編程可靠
2、雙向測量系統，內裝三個積算器可分別顯示：正向流量、反向流量及正、反 向流量 之差的總量
3、轉換顯示器有多種輸出：電流、脈沖、數字通訊、HART
4、適用大管徑管道，DN200—2000mm
5、傳感器本體與電極有多種材料可選
6、體積小、重量輕、運輸、安裝方便，可實現不斷流維護、拆裝
7、價格便宜，安裝管徑越大性能價格比越高
進口插入式電磁流量計技術參數
|
型號 |
LIKYT3401 |
LIKTR3402 |
|
|
公稱通經 |
DN150-DN800 |
DN200-DN1800 |
|
|
基本誤差 |
±2.0%F.S |
||
|
流速范圍 |
0.5m/s-10m/s |
||
|
環境溫度 |
-20-60℃ |
||
|
介質溫度 |
-20-80℃ |
||
|

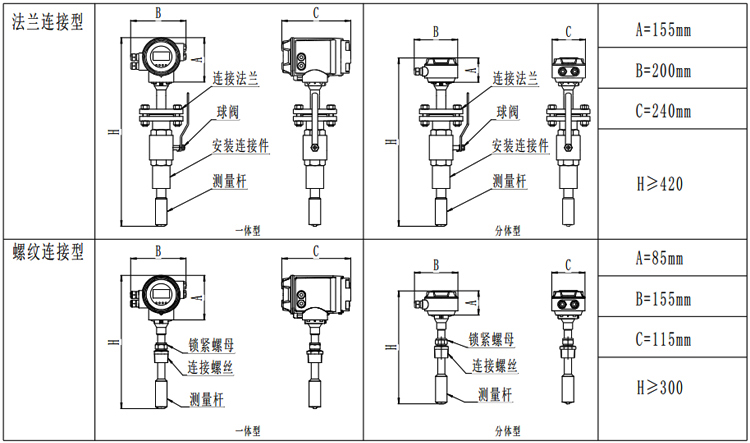

連接方式 |
法蘭連接 DN40 PN1.6MPa |
螺紋連接 1½NPT |
|
|
工作壓力 |
0.25MPa~1.6MPa |
||
|
輸出信號 |
電流輸出：4-20mA 頻率輸出：0-5kHz |
||
|
消耗功率 |
≤15W |
||
|
供電電源 |
220V AC 50HZ、24V DC |
||
|
電極材質 |
316L |
||
|
通信接口 |
RS-485;HART |
||
|
安裝形式 |
一體式；分體式 |
||
|
電器接口 |
M20*1.5螺紋 |
||
進口插入式電磁流量計工作原理
是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯實現與流體和測量電極的電磁隔離。
進口插入式電磁流量計測量范圍
|
口徑 (mm) |
測量范圍(m3/h) |
口徑 (mm) |
測量范圍(m3/h) |
|
DN150 |
31.79～ 635.85 |
DN700 |
692.37 ～13847.40 |
|
DN200 |
56.52 ～ 1130.4 |
DN800 |
904.32～ 18086.40 |
|
DN250 |
88.31 ～ 1766.25 |
DN900 |
1144.5～ 22890.60 |
|
DN300 |
127.17～ 2543.40 |
DN1000 |
1413.0～ 28260.00 |
|
DN350 |
173.09～ 3461.85 |
DN1200 |
2034.7～ 40694.40 |
|
DN400 |
226.08～ 4521.60 |
DN1400 |
2769.4～ 55389.60 |
|
DN450 |
286.31～ 5722.65 |
DN1600 |
3617.2～ 72345.60 |
|
DN500 |
353.25～ 7065.00 |
DN1800 |
4578.1～ 91562.40 |
|
DN600 |
508.68～ 10173.6 |
|
|
