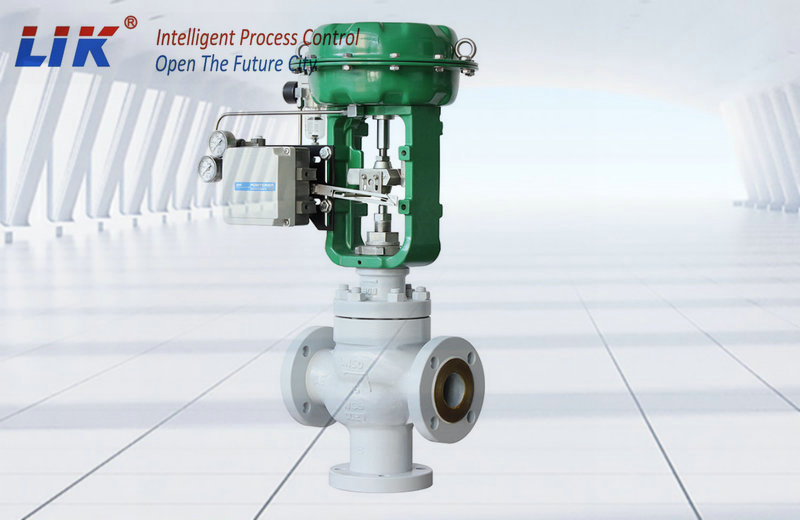

進口氣動薄膜三通調節閥由多彈簧薄膜執行機構和三通調節閥閥體組裝而成。以氣源（壓縮空氣）為動力接受工業信號（4~20mA）來對介質實行控制。采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。三通調節閥的獨有性能就是（分流、合流），把流體介質通過三通閥分成二路流出，或者把兩種流體經三通閥合并成一種流體的場合。有三通合流及三通分流兩種。
進口氣動薄膜三通調節閥產品特點：
氣動簿膜三通調節閥流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
三通調節閥執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
進口氣動薄膜三通調節閥主要技術參數
|
閥體形式 |
三通鑄造閥 |
|
公稱通徑 |
合流閥：DN20～300mm、分流閥：DN80～300mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 |
|
連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
|
閥蓋形式 |
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥體材料 |
鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46) |
進口氣動薄膜三通調節閥主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
閥 體 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
閥芯、閥座、閥桿 |
|
|
|
密封墊 |
橡膠石棉板 |
橡膠石棉板 |
|
不銹鋼纏繞墊 |
不銹鋼纏繞墊 |
|
|
填料 |
聚四氟乙烯 |
填料 |
|
上下膜蓋 |
A3鋼板 |
上下膜蓋 |
|
膜片 |
35CrMoA |
膜片 |
|
35、A3 |
|
|
|
支架、頂盤 |
HT200 |
支架、頂盤 |
|
壓縮彈簧 |
60Si2Mn |
壓縮彈簧 |
|
波紡薄膜 |
5806膠夾480D尼龍66網眼 |
波紡薄膜 |
