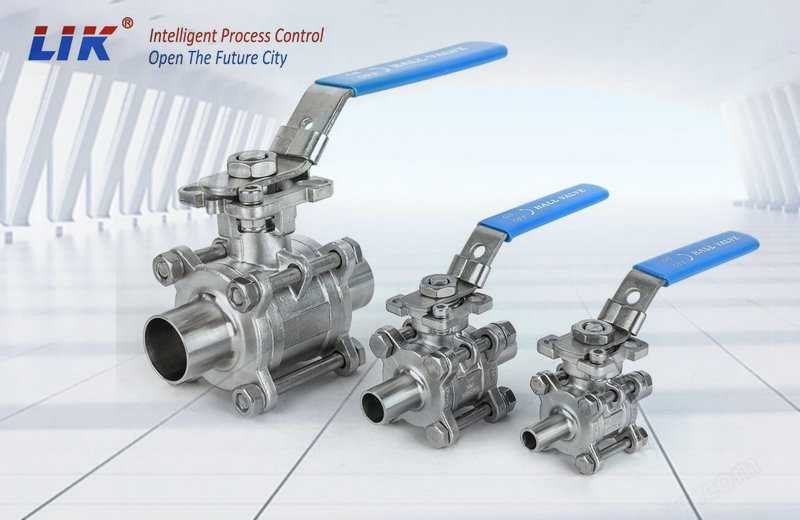

進口三片式焊接球閥采用閥體分體式結構（左/右連接端+中腔），通過焊接連接管道，適用于高壓、高溫或低溫等嚴苛工況，實現介質截?cái)嗯c分配功能16。與螺紋連接相比，焊接式設計消除螺栓松動風險，密封更持久可靠
進口三片式焊接球閥結構特點
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
進口三片式焊接球閥設計標準：
APPLECABLE STANDARDS：
設計和制造標準按照Design: ASME B16.34；
螺紋標準按照End Flange：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1
對焊標準：Butt Weld: ASME B16.25
承插焊標準：Socket Weld: ASME B16.11
檢測標準：Inspection & Testing: MSS SP-110,EN 122
進口三片式焊接球閥主要零件材料
|
零件名稱 |
材質 |
|
|
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |
